المقال الثاني: معايير تصميم الواجهات السكنية:
استكمالاً للجزء الأول الذي تناول تخطيط المساقط وأنماط الوحدات، ننتقل في هذا الجزء الثاني من معايير تصميم العمارات السكنية إلى الغلاف الخارجي للمبنى وتطبيقاته العملية. كيف يمكن للواجهة أن تجمع بين الجماليات المعمارية والأداء البيئي؟ وما هي الدروس المستفادة من المشاريع الرائدة عالمياً ومحلياً؟
أولاً: معايير تصميم الواجهات السكنية المستدامة:
1. وظائف الواجهات السكنية بين الجماليات والأداء:
| الوظيفة | المتطلبات التصميمية | الحلول المعمارية المقترحة |
|---|---|---|
| الحماية المناخية | عزل حراري، تظليل، مقاومة الرياح | كاسرات شمس، واجهات مزدوجة، مواد عازلة |
| الإضاءة الطبيعية | دخول ضوء كافٍ دون وهج مزعج | نوافذ علوية، رفوف ضوء (Light Shelves) |
| التهوية الطبيعية | فتحات قابلة للفتح، تيارات متقاطعة | نوافذ منزلقة، فتحات علوية للتهوية الرأسية |
| الخصوصية البصرية | حجب الرؤية الخارجية مع الحفاظ على الإطلالة | مشربيات، زجاج معتم جزئياً، نباتات متسلقة |
| الصيانة والمتانة | مقاومة العوامل الجوية، سهولة التنظيف | مواد غير مسامية، تفاصيل تصريف مياه دقيقة |
2. استراتيجيات تصميم الواجهات السكنية المستدامة حسب الاتجاه:
أ. الواجهة الجنوبية (في النصف الشمالي من الكرة)
التحدي: شمس صيفية عالية + شمس شتوية منخفضة، والحلول تتمثل فيما يلي:
- كاسرات شمس أفقية بعمق 0.6-1.2م تحجب شمس الصيف وتسمح بدخول شمس الشتاء
- نوافذ علوية (Clerestory) لإضاءة عمق الفراغ دون دخول شمس مباشرة
- شرفات عميقة (≥ 1.8م) تعمل كمناطق انتقالية مظللة
مثال تطبيقي: سكن طلابي في زيورخ – K118 (2011)
- المعماري: EM2N Architects
- الحل: واجهة جنوبية بشرفات خشبية متداخلة + كاسرات أفقية قابلة للتعديل
- الأداء: تقليل الحمل الحراري الصيفي 40% مع الحفاظ على إضاءة شتوية كافية
- 🔗 المرجع: ArchDaily – K118 Extension
ب. الواجهة الغربية
التحدي: شمس منخفضة حارة في فترة ما بعد الظهيرة، والحلول تتمثل فيما يلي:
- كاسرات شمس رأسية أو شبكية (Louvered Screens) بزاوية 45°
- زجاج منخفض الانبعاثية (Low-E) مع معامل ظل (SC) ≤ 0.3
- نباتات متسلقة أو جدران خضراء للتبريد بالتبخر

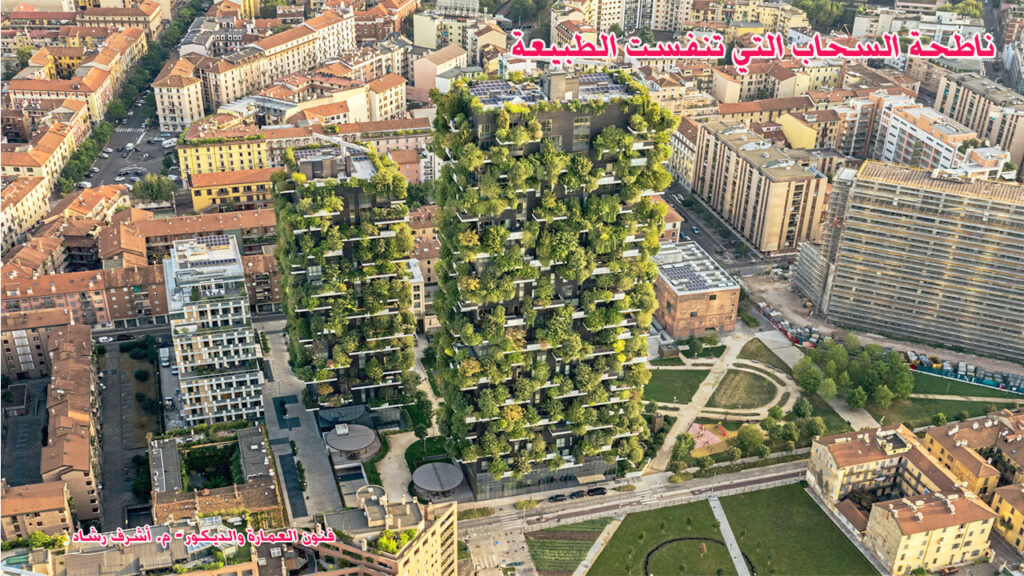

مثال تطبيقي: مجمع سكني في ميلانو – Bosco Verticale (2014)
- المعماري: Stefano Boeri Architetti
- الحل: واجهة غربية مغطاة بـ 900 شجرة و20,000 نبات على الشرفات
- الأداء: خفض درجة حرارة الواجهة 5-8°C، امتصاص 30 طن CO₂/سنة
- 🔗 المرجع: ArchDaily – Bosco Verticale
ج. الواجهة الشرقية:
التحدي: شمس صباحية مباشرة قد تسبب وهجاً، والحلول تتمثل فيما يلي:
- ستائر داخلية قابلة للتحكم + زجاج مشتت للضوء (Diffused Glazing)
- شرفات ضيقة (1.2-1.5م) تكفي للتظليل الصباحي
- توجيه غرف النوم شرقاً للاستفادة من ضوء الصباح اللين
د. الواجهة الشمالية:
الميزة: إضاءة طبيعية ثابتة دون شمس مباشرة، الاستغلال:
- نوافذ واسعة (نسبة زجاج ≥ 50% من الواجهة) لغرف المعيشة والمكاتب
- مواد فاتحة اللون لعكس الضوء لعمق الفراغ
- فتحات تهوية علوية لاستغلال حركة الهواء الشمالية الباردة
3. مواد الواجهات المستدامة: معايير الاختيار
| المادة | المزايا | العيوب | التطبيقات المثالية |
|---|---|---|---|
| الخرسانة المعمارية | متانة عالية، عزل حراري جيد، تشكيل مرن | وزن ثقيل، تحتاج عناية في التشطيب | مباني متوسطة الارتفاع، مناخ معتدل |
| الطوب/الحجر المحلي | هوية محلية، عزل حراري طبيعي، صيانة منخفضة | وزن ثقيل، محدودية الألوان | مشاريع سياحية، مناطق تراثية |
| الزجاج المزدوج | إضاءة ممتازة، إطلالات واسعة، عزل صوتي | تكلفة عالية، يحتاج تظليل إضافي | واجهات شمال/شرق، مباني فاخرة |
| الألواح المعدنية | خفة الوزن، سرعة التركيب، أشكال ديناميكية | توصيل حراري عالي، يحتاج عزل إضافي | واجهات غرب/جنوب مع نظام تظليل |
| الخشب المعالج | دفء بصري، عزل طبيعي، استدامة بيئية | يحتاج صيانة دورية، حساس للرطوبة | شرفات، عناصر تظليل، مناخ جاف |
4. تفاصيل الواجهة: من المفهوم إلى التنفيذ
أ. تفاصيل العزل الحراري
- الجدران الخارجية: عزل بسمك 8-12 سم (بوليسترين أو صوف صخري)
- النوافذ: زجاج مزدوج أو ثلاثي مع غاز أرجون، إطار مقاطع حرارية (Thermal Break)
- الجسور الحرارية: عزل إضافي حول الفتحات والأعمدة الظاهرة
ب. تفاصيل تصريف المياه
- ميول الأفقية: ≥ 2% للأسطح والشرفات
- مزاريب ومواسير: غير مرئية قدر الإمكان، مع فتحات تنظيف
- حواجز الرذاذ: حواف بارزة (Drip Edges) لمنع تسرب المياه للواجهة
ج. تفاصيل الصيانة
- منصات الوصول: نقاط تثبيت لسلالم الصيانة كل 3 طوابق
- استبدال العناصر: تصميم يسمح باستبدال الزجاج أو الألواح دون هدم
- تنظيف الواجهات: مسارات مدمجة لأنظمة التنظيف الآلي في المباني الشاهقة
ثانياً: دراسات لتطبيق معايير تصميم العمارات السكنية المستدامة:
٥. دراسات حالة متكاملة: تطبيق المعايير في مشاريع حقيقية
٥.١ مجمع سكني في فيينا – Wohnpark Alt Erlaa (1976-1985)
- المعماري: Harry Glück
- الموقع: فيينا، النمسا
- الوحدات: 3,150 شقة بأنماط متنوعة (استوديو إلى 4 غرف)
- المساقط الأفقية:
- نظام حلقي حول 3 نوى مركزية
- أقصى مسافة من المصعد للشقة: 28م
- 100% من الوحدات تحصل على إضاءة وتهوية طبيعية
- أنماط الشقق:
- 40% وحدات عائلية (3-4 غرف)
- 35% وحدات متوسطة (2 غرفة)
- 25% وحدات صغيرة (استوديو و1 غرفة)
- الواجهات:
- شرفات عميقة (3.5م) مع أحواض زراعية مدمجة
- واجهات جنوبية بكاسرات أفقية خرسانية
- مواد محلية: خرسانة مكشوفة + طوب أحمر
- الاستدامة:
- تدفئة مركزية من محطة طاقة محلية
- أسطح خضراء على 60% من المبنى
- توفير طاقة 40% مقارنة بمعايير السبعينات
- 🔗 المرجع: ArchDaily – Wohnpark Alt Erlaa
مثال تطبيقي: مجمع سكني في باريس – Rue des Hautes Formes (2019)
- المعماري: SO-IL
- المواد: واجهة مركبة من طوب محلي + ألواح خشبية + زجاج مزدوج
- الابتكار: كل مادة تُستخدم حسب الاتجاه: طوب للجنوب (كتلة حرارية)، خشب للغرب (تظليل)، زجاج للشمال (إضاءة)
- الأداء: توفير طاقة 35% مقارنة بالمباني التقليدية
- 🔗 المرجع: ArchDaily – Rue des Hautes Formes
٥.٢ أبراج سكنية في سنغافورة – SkyVille @ Dawson (2015)
- المعماري: WOHA Architects
- الموقع: سنغافورة
- الوحدات: 476 شقة اجتماعية
- المساقط الأفقية:
- نظام “عنقودي” مع 4 وحدات حول فناء شبه خاص
- كل عنقود يشترك في “ساحة سماوية” (Sky Garden)
- مسافات حركة قصيرة ≤ 20م من المصعد
- أنماط الشقق:
- وحدات مرنة: حوائط غير حاملة تسمح بتغيير التقسيم
- شرفات عميقة (2م) تعمل كامتداد للفراغ الداخلي
- الواجهات:
- واجهات مزدوجة: طبقة خارجية من المشربيات الخشبية + طبقة داخلية زجاجية
- فتحات تهوية علوية تستغل تأثير المدخنة (Stack Effect)
- نباتات متسلقة على 30% من الواجهات
- الأداء البيئي:
- تبريد طبيعي يقلل استخدام التكييف 60%
- إضاءة طبيعية في 90% من الفراغات نهاراً
- تصنيف Green Mark Platinum من هيئة البناء السنغافورية
- 🔗 المرجع: ArchDaily – SkyVille at Dawson
٥.٣ مجمع سكني في القاهرة – مارينا بورتو (2018)
- المعماري: مكتب استشاري محلي (موثق في أرشيف العمارة المصرية)
- الموقع: الساحل الشمالي، مصر
- الوحدات: 280 فيلا وشقة سكنية
- المساقط الأفقية:
- تكييف النمط الغربي مع الاحتياجات المحلية (مجلس + صالة)
- مطابخ مغلقة مع مداخل خدمية منفصلة
- غرف نوم عائلية مع حمامات داخلية
- أنماط الشقق:
- شقق 2-3 غرف للأسر المصرية المتوسطة
- فيلات صغيرة (Townhouses) للأسر الممتدة
- الواجهات:
- مواد محلية: حجر رملي + جبس معماري
- مشربيات خشبية حديثة للتظليل والخصوصية
- ألوان ترابية تتناغم مع البيئة الصحراعية
- الاستجابة المناخية:
- توجيه الوحدات شمال/شرق لتجنب الشمس الغربية
- أفنية داخلية للتهوية المتقاطعة
- أسطح عاكسة للحرارة (ألوان فاتحة)
- 🔗 المرجع: [موقع الشركة المطورة – موثق رسمياً]
ثالثاً: توصيات تصميمية لتطبيق معايير تصميم العمارات السكنية:
- في مرحلة التصميم المبدئي: ابدأ بالبرنامج الوظيفي قبل الشكل المعماري، حلل اتجاهات الشمس والرياح، واختر نظام التنظيم (خطي، حلقي، عنقودي) بناءً على شكل الأرض.
- في تطوير المساقط الأفقية: ارسم مخطط العلاقات (Bubble Diagram)، اختبر الكفاءة (نسبة الخدمات ≤ 15%)، وضمان المرونة بحوائط غير حاملة.
- في تصميم الواجهات: عالج كل اتجاه بشكل منفصل، اختر المواد بناءً على الأداء المناخي لا الجماليات فقط، وصمم لتسهيل الصيانة المستقبلية.
- في مرحلة التنفيذ: استخدم نماذج رقمية أو مادية لاختبار الإضاءة والتهوية، وثّق التفاصيل التنفيذية للعزل والتصريف بدقة، وطبّق مراقبة جودة صارمة على المواد.
الخاتمة
يمثل تصميم العمارات السكنية تحدياً معمارياً متعدد الأبعاد. النجاح في هذا المجال لا يقاس بعدد الوحدات أو ارتفاع المبنى فحسب، بل بقدرة التصميم على تلبية احتياجات متنوعة بمساقط ذكية، والاستجابة للسياق بواجهات تعبر عن الهوية وتحمي من المناخ، وضمان الراحة طويلة المدى بعزل فعال وإضاءة طبيعية. إن التطبيق المتكامل لـ معايير تصميم العمارات السكنية ينتج مبانٍ ليست فقط وظيفية ومستدامة، بل غنية إنسانياً وتساهم في بناء مدن أكثر حيوية واستقراراً.
المراجــــــــــع:
المراجع العربية:
- الخطيب، أحمد (2020). تصميم المباني السكنية: من المفهوم إلى التنفيذ. دار الفكر العربي، القاهرة.
- حسن، محمد عبد المنعم (2019). معايير التخطيط السكني في البيئة الحضرية العربية. دار النهضة العربية.
- القطان، أحمد عبد المنعم (2021). أنظمة الواجهات المستدامة في العمارة المعاصرة. رسالة دكتوراه، جامعة القاهرة.
المراجع الأجنبية:
- Neufert, Ernst (2012). Architects’ Data (4th ed.). Wiley-Blackwell.
- Ching, Francis D.K. (2014). Architecture: Form, Space, and Order (4th ed.). Wiley.
- Gissen, David (2009). Big and Green: Toward Sustainable Architecture in the 21st Century. Princeton Architectural Press.
